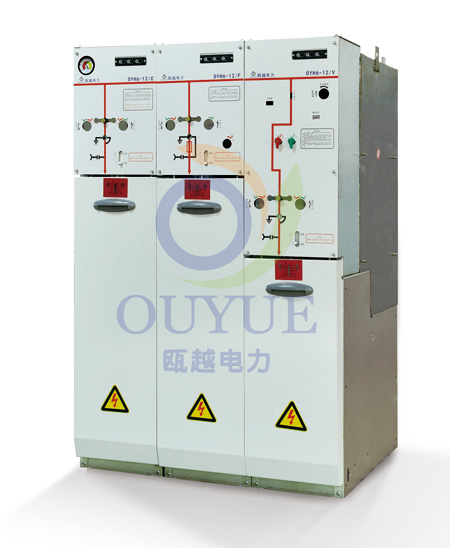

 OYH(L)6-12/24 630/20 SF6 全絕緣金屬封閉緊湊型開關設備 |
|
 標準規格說明 |
OYH（L）6-12/24 系列 SF6 全絕緣全封閉緊湊型環網柜（以下簡稱充氣柜）適用于三相交流 50Hz ，額定電壓 12/24kV 的配電系統中 ，作分合負荷電流、過載電流 、關合短路之用 ，也可開斷空載變壓器、一定距離架空線路 、電纜線路和電容器組等容性負載 ，在電力系統中起電能的分配、控制和保護作用 。OYH（L）6-12/24 采用全密封結構 ， 所有一次帶電體均密封在不銹鋼板焊接的氣室內，防 護等級達IP67 � ？蛇m應潮濕多鹽霧，諸如洪水 、重污染等各種惡劣環境條件 ，運行安全、可靠性高的多回路環網開關設備 。廣泛應用于工業園區 、街道 、機場、居住小區 、繁華商業中心等 ，是配網自動化的理想設備。還用于：緊湊型箱式變電站 、電纜分支箱 、開閉所、風力發電站、地鐵與隧道等。
OYH(L)6-12/24 可用的模塊有：
1 、全密封全絕緣設計：OYH(L)6-12/24 所有帶電部位均密封在一個由 304 不銹鋼板焊接而成的箱體內，箱體內充有工作壓力為 1.4bar 的 SF6 氣體，防護等級為 IP67。適合安裝在潮濕 、粉塵污染大的地區，特別適合礦山 、箱式變電站和任何由于空氣污染易引發表面閃絡的場所 。產品安裝了符合 DIN47636 標準套管，通過全絕緣 、全密封 、帶屏蔽的電纜接頭與電纜連接。
2 、高可靠性和人身安全：所有帶電部分密封在 SF6 氣室中 ；氣室具有可靠的泄壓通道，通過了 20kA/0.5s 的內部故障燃弧試驗 ；負荷開關和接地開關為三工位開關 ，簡化了相互間的聯鎖。電纜室蓋板與負荷開關之間具有可靠的機械聯鎖 ，有效防止誤入帶電間隔 。
，在產品壽命周期內 ，主開關均無需進行維護。產品的年漏氣率≤ 0.1% 。
4 、結構緊湊：除了空氣絕緣的計量柜及 PT 柜外，所有的模塊都只有 350mm 寬 。所有單元的電纜聯接套管對地高度一致 ，方便了現場施工 。
5、OYH(L)6-12/24 可配置智能控制裝置（可選） ，提供有效的保護 、遙控和監測系統，并支持配電系統的自動化 。
6 、OYH(L)6-12/24 對變壓器提供了兩種保護方式：負荷開關熔斷器組合電器和具有繼電保護的斷路器。負荷開關熔斷器組合電器用于 1600kVA 及以下變壓器 ，而具有繼電器的斷路器可用于各種容量的變壓器保護 。
6、環境保護：OYH(L)6-12/24 的開發不僅從產品本身 ，更包括從生產過程到開關的終身運行的環保 。所有材料均選取有利于環保的材料，采用零泄漏的清潔工藝 ，產品終身密封 ，產品壽命周期結束后 90% － 95% 的材料是可以回收的。
使用環境條件 、環境溫度：-40℃～ +40℃（低于 -30℃由用戶與制造商協商） 2 、海拔高度：≤ 2500 米（超過 2500 米由用戶與制造商協商） 3、最大平均相對濕度：24 小時平均值≤ 95％ ，月平均值≤ 90％ 4 、地震烈度 : 不超過 8 度 5、無火災 、爆炸 、化學腐蝕及經常性劇烈振動的場所
單間隔外形尺寸：寬 350* 深 810* 高 1450
|
